Harvesteri

Satama-ajo-ohje (Harvesteri)

Satama-ajo-ohje

1 Satama-ajo-ohje (harvesteri)

1.1 Satamahenkilökunnalle



1.1.1 Contact information

Europe

These times are Finnish time (UTC+2)

Mo - Fr 08.00–21.00 (8:00 am - 9:00 pm)

Tel. +358 20 7688400











North America

Central time

Mo-Fr 7:00 am - 5:00 pm

Tel. +1 715 369 4833

China

Zhao Rujin
Local time 8 am – 5pm
+86-1827 8962 157







Brazil

These times are UTC-3
Mo–Fr 8:00 am - 5:00 pm
Tel. +55 11 4795 4600

Russia

These times are UTC+3

Technical Support

Mo- Fr, 08:00 – 20:00,
Tel. +7 800 5050 825

Office

Mo- Fr, 09:00- 17:30
Tel. +7 812 777 12 11



1.1.2 Satamahenkilökunnalle

TÄRKEÄÄ: Ennen koneen siirtämistä satamassa, perehdy huolellisesti tällä sivustolla esitettyihin video-ohjeisiin. Video-ohjeiden tekstityskielen valinta on videon alareunassa olevassa "asetukset" -valikossa kohdassa "tekstitykset".

TÄRKEÄÄ: Varmista, että koneen vaara-alueella ei ole ketään.
TÄRKEÄÄ: Ongelmatilanteissa ota yhteyttä valtuutettuun PONSSE-huoltoon.





1.2 Koneen nostaminen ja kiinnittäminen kuljetuksen ajaksi



Konemalli Nostovoima (kN)
Ergo 6W 200
Ergo 8W 215
Ergo Active Frame 225
Fox 200
Beaver 175
Bear 250
Cobra 205







Painopiste, Liukupuominosturi



Painopiste, Liikeratanosturi



2 Moottorinlämmitin (lisävaruste)

Kun pakkasta on yli -10 °C, suositellaan käytettäväksi moottorinlämmitintä ennen moottorin käynnistämistä. Lämmittimen käyttöaika on 30–60 minuuttia ilman lämpötilan mukaan.

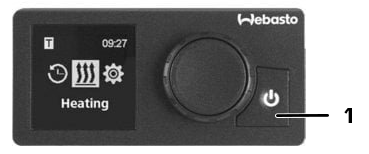

  • Lämmittimen käynnistys: paina painiketta 1, lämmitin käynnistyy hetken kuluttua
  • Lämmittimen sammutus: paina painiketta 1 uudelleen, lämmitin sammuu hetken kuluttua

Käynnistä moottori (katso seuraava kappale) ja anna moottorin käydä yhtä kauan aikaa kuin moottorinlämmitin oli käynnissä, jotta akut latautuvat



TÄRKEÄÄ: Jos moottorinlämmitin on erilainen kuin kuvassa, ota yhteys valtuutettuun PONSSE huoltoon.

.

3 Ennen moottorin käynnistämistä ja moottorin käynnistäminen
VAROITUS: Varmista, että koneen vaara-alueella ei ole ketään.
TÄRKEÄÄ: Jos koneeseen joudutaan antamaan apukäynnistysvirtaa, katso kohta 6.3.

HUOMIO: Älä käytä moottoria suuremmalla nopeudella kuin 1200 rpm ennen hydrauliöljyn lämpenemistä, koska moottorin suurempi käyntinopeus saattaa vaurioittaa hydraulijärjestelmää.



4 Valot

2 Hätävilkku
3 Suuntavalojen merkkivalo
4 Suuntavalot
5 Pysäköinti- ja ajovalot

  • 0 = OFF
  • 1 = pysäköintivalot ja kytkimien taustavalo
  • 2 = pysäköintivalot ja ajovalot

6 Ajovalojen vaihto: lähivalot / kaukovalot
7 Ohjaamon sisävalot

  • 0 = OFF
  • 1 = sisävalot ovikytkinohjauksella
  • 2 = sisävalot (kaikki päällä)

8 Työvalot ON / OFF
Työvalojen valintapainikkeet



5 Koneella ajaminen
VAARA: Kun istuin on käännetty nosturin suuntaan ja nosturinhallintakytkin (13) on kytketty päälle, nosturin liikkeet toimivat. Varo liikuttamasta hallintakahvoja, mikäli et tiedä miten nosturia hallitaan. Älä käytä hallintakahvojen tai kytkinpaneelin kytkimiä ellei ohjeessa erikseen mainita.
TÄRKEÄÄ: Liikeratanosturillista konetta siirtäessä nosturin puomin pää tulee nostaa maasta. Katso ensin kohta 5.1.





5.1 Liikeratanosturillisen koneen siirtäminen ajamalla

L Vasemman käden hallintakahva
R Oikean käden hallintakahva
1 Puomiston lasku
2 Puomiston nosto


Seuraavia nosturin liikkeitä ei yleensä tarvitse käyttää konetta siirrettäessä:
3 Siirtopuomi ulos
4 Siirtopuomi sisään
5 Nosturin kääntö vasemmalle
6 Nosturin kääntö oikealle



14 Nosturin jalustan kallistus polkimella

  • A eteen
  • B taakse



1. Irrota PONSSE kahvojen kuljetustuet ennen hallinta kahvojen käyttöä (koneella ajon ajaksi).

2. Kytke nosturinhallintakytkin (13) päälle.

3. Nosta puomistoa niin, että nosturin pää on noin yhden (1) metrin korkeudella maanpinnasta.

4. Katso kappale Koneella ajaminen.

5. Tarkkaile ajon aikana, että nosturi pysyy koneen keskilinjan suuntaisesti. Muuten harvesteripään sahakotelo voi ottaa kiinni renkaaseen ja aiheuttaa vaurioita sekä renkaalle että harvesteripäälle.

6. Kytke nosturinhallintakytkin (13) pois päältä.



6 Moottorin pysäyttäminen

6.1 Normaali moottorin pysäyttäminen



6.2 Moottorin hätäpysäytys

Moottori pysähtyy painamalla hätäpysäytyspainike (10 / 12) pohjaan. Pysäköintijarru kytkeytyy päälle automaattisesti (pysäköintijarrukytkin (11) jää OFF-asentoon), portaat laskeutuvat. Hydrauliset toiminnot pysähtyvät. Virta ja sähköiset toiminnot jäävät päälle.

Moottori ei käynnisty hätäpysäytyspainikkeen ollessa alaspainettuna. Vapauta painike kääntämällä sitä myötäpäivään.

Ennen moottorin uudelleen käynnistämistä, kytke pysäköinti jarrukytkin ON-asentoon.



6.3 Koneen apukäynnistäminen

HUOMIO: Jos apuvirtaa tarvitaan, on varottava akkujen oikosulkua ja kipinöintiä akkujen läheisyydessä. Räjähdysvaara!
HUOMIO: Kun koneessa on sammutusjärjestelmä, huomioi, että sammutusjärjestelmä ei toimi, kun jokin akun kaapeleista tai sammutusjärjestelmän sulake on irrotettu.
TÄRKEÄÄ: Jos olet epävarma, ota yhteyttä henkilöön, joka opastaa apuvirran antamisessa tai ota yhteyttä PONSSE huoltoon.
