Satama-ajo-ohje (Scorpion)

1. Satama-ajo-ohje (Scorpion)

1.1 Satamahenkilökunnalle

1.1.1 Contact information

Europe

These times are Finnish time (UTC+2)

Mo - Fr 08.00–21.00 (8:00 am - 9:00 pm)

Tel. +358 20 7688400











North America

Central time

Mo-Fr 7:00 am - 5:00 pm

Tel. +1 715 369 4833

China

Zhao Rujin
Local time 8 am – 5pm
+86-1827 8962 157







Brazil

These times are UTC-3
Mo–Fr 8:00 am - 5:00 pm
Tel. +55 11 4795 4600

Russia

These times are UTC+3

Technical Support

Mo- Fr, 08:00 – 20:00,
Tel. +7 800 5050 825

Office

Mo- Fr, 09:00- 17:30
Tel. +7 812 777 12 11





1.1.2 Satamahenkilökunnalle

TÄRKEÄÄ: Ennen koneen siirtämistä satamassa, perehdy huolellisesti tällä sivustolla esitettyihin video-ohjeisiin. Video-ohjeiden tekstityskielen valinta on videon alareunassa olevassa "asetukset" -valikossa kohdassa "tekstitykset".

TÄRKEÄÄ: Varmista, että koneen vaara-alueella ei ole ketään.

TÄRKEÄÄ: Ongelmatilanteissa ota yhteyttä valtuutettuun PONSSE-huoltoon.
TÄRKEÄÄ: Nosturinhallintakytkin on OFF-asennossa. Älä kytke nosturinhallintakytkintä päälle. Kun nosturinhallintakytkin on kytketty päälle, nosturin liikkeet toimivat. Varo liikuttamasta hallintakahvoja. Jos jostakin syystä on tarve liikuttaa nosturia, ota yhteyttä PONSSE huoltoon.





1.2 Koneen nostaminen ja kiinnittäminen kuljetuksen ajaksi



Konemalli Nostovoima (kN)
Scorpion 219
Scorpion King 225

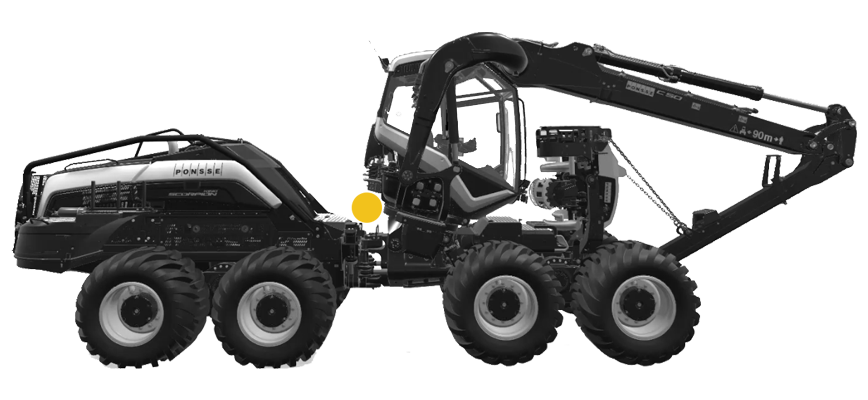

Painopiste



2 Moottorinlämmitin (lisävaruste)

Kun pakkasta on yli -10 °C, suositellaan käytettäväksi moottorinlämmitintä ennen moottorin käynnistämistä. Lämmittimen käyttöaika on 30–60 minuuttia ilman lämpötilan mukaan.

  • Lämmittimen käynnistys: paina painiketta 1, lämmitin käynnistyy hetken kuluttua
  • Lämmittimen sammutus: paina painiketta 1 uudelleen, lämmitin sammuu hetken kuluttua

Käynnistä moottori (katso seuraava kappale) ja anna moottorin käydä yhtä kauan aikaa kuin moottorinlämmitin oli käynnissä, jotta akut latautuvat.



TÄRKEÄÄ: Jos moottorinlämmitin on erilainen kuin kuvassa, ota yhteys valtuutettuun PONSSE huoltoon.
3 Ennen moottorin käynnistämistä ja moottorin käynnistäminen

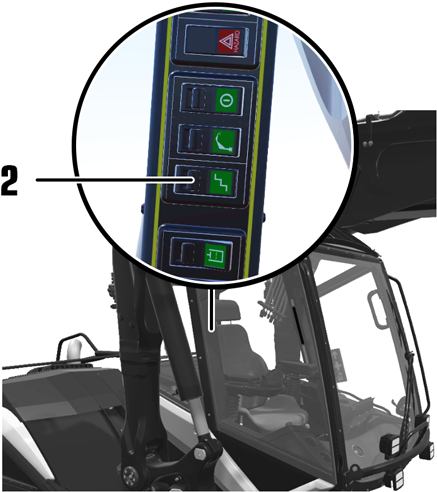

Huom! Portaat / harvesteripään kuljetusteline -kytkin (2) on päällä, koska koneen edessä olevat hydrauliportaat ovat harvesteripään kuljetustelineenä.















VAROITUS: Varmista, että muut kytkimet ovat OFF-asennossa.
VAROITUS: Varmista, että koneen vaara-alueella ei ole ketään.
TÄRKEÄÄ: Jos koneeseen joudutaan antamaan apukäynnistysvirtaa, ota yhteyttä PONSSE huoltoon.

HUOMIO: Älä käytä moottoria suuremmalla nopeudella kuin 1200 rpm ennen hydrauliöljyn lämpenemistä, koska moottorin suurempi käyntinopeus saattaa vaurioittaa hydraulijärjestelmää.

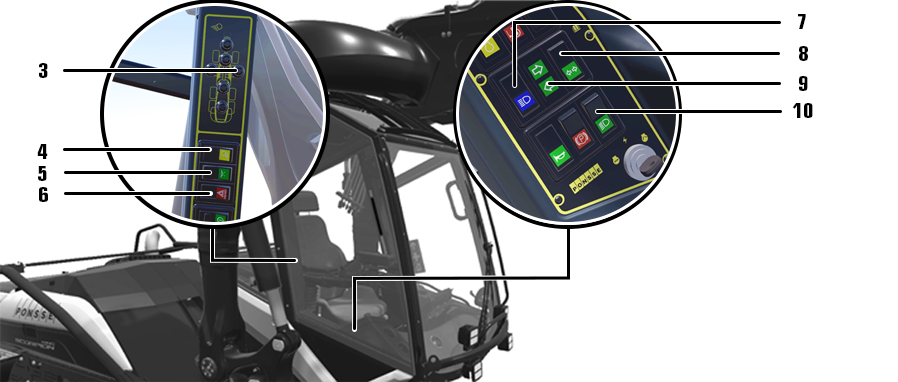

4 Valot



3 Työvalojen valintapainikkeet

4 Työvalot ON / OFF

5 Ohjaamon sisävalot:

  • 0 = OFF
  • 1 = sisävalot ovikytkinohjauksella
  • 2 = sisävalot (kaikki päällä)

6 Hätävilkku

7 Ajovalojen vaihto: lähivalot / kaukovalot

8 Suuntavalot

9 Suuntavalojen merkkivalot

10 Pysäköinti- ja ajovalot:

  • 0 = OFF
  • 1 = pysäköintivalot ja kytkimien taustavalo
  • 2 = pysäköintivalot ja ajovalot
5 Koneella ajaminen
VAARA: Nosturinhallintakytkin on OFF-asennossa. Älä kytke nosturinhallintakytkintä päälle. Kun nosturinhallintakytkin on kytketty päälle, nosturin liikkeet toimivat. Älä käytä hallintakahvojen tai kytkinpaneelin kytkimiä ellei ohjeessa erikseen mainita. Jos jostakin syystä on tarve liikuttaa nosturia, ota yhteyttä PONSSE huoltoon.



6 Moottorin pysäyttäminen

6.1 Moottorin pysäyttäminen

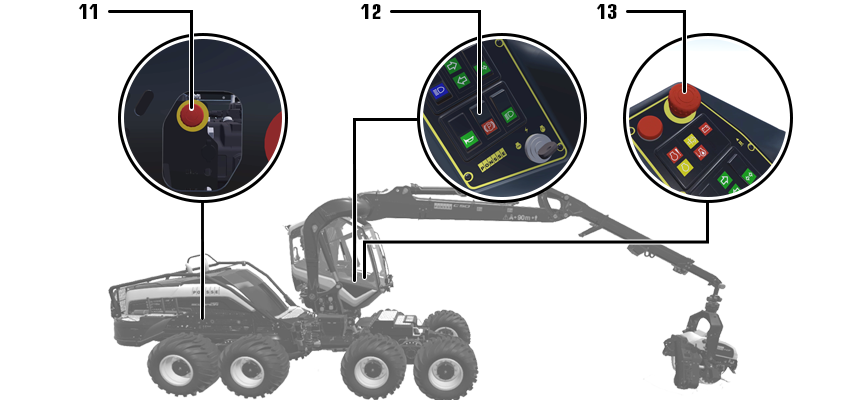

6.2 Moottorin hätäpysäytys



Moottori pysähtyy painamalla hätäpysäytyspainike (11 tai 13) pohjaan. Pysäköintijarru kytkeytyy päälle automaattisesti (pysäköintijarrukytkin (12) jää OFF-asentoon). Hydrauliset toiminnot pysähtyvät. Virta ja sähköiset toiminnot jäävät päälle.

Moottori ei käynnisty hätäpysäytyspainikkeen ollessa alaspainettuna. Vapauta painike kääntämällä sitä myötäpäivään.

Ennen moottorin uudelleen käynnistämistä, kytke pysäköintijarrukytkin ON-asentoon.
