采伐机

有关在港口运输机械的说明 (采伐机)

1 有关在港口运输机械的说明 (采伐机)

1.1 适用于港口工作人员



1.1.1 Contact information

Europe

These times are Finnish time (UTC+2)

Mo - Fr 08.00–21.00 (8:00 am - 9:00 pm)

Tel. +358 20 7688400











North America

Central time

Mo-Fr 7:00 am - 5:00 pm

Tel. +1 715 369 4833

China

Zhao Rujin
Local time 8 am – 5pm
+86-1827 8962 157







Brazil

These times are UTC-3
Mo–Fr 8:00 am - 5:00 pm
Tel. +55 11 4795 4600

Russia

These times are UTC+3

Technical Support

Mo- Fr, 08:00 – 20:00,
Tel. +7 800 5050 825

Office

Mo- Fr, 09:00- 17:30
Tel. +7 812 777 12 11



1.1.2 适用于港口工作人员

重要提示:请仔细观看以下页面上演示的视频说明,然后移动处于港口的机械。您可以从视频底部“设置”菜单中的“字幕”更改视频说明字幕的语言。

重要提示: 请确保没有人员在机械的危险区域内。

重要提示: 如果出现问题,请联系 PONSSE 授权服务人员。



1.2 起吊和固定机械以进行运输



机械型号

吊升能力 (kN)

Ergo 6W 200
Ergo 8W 215
Ergo Active Frame 225
Fox 200
Beaver 175
Bear 250
Cobra 205

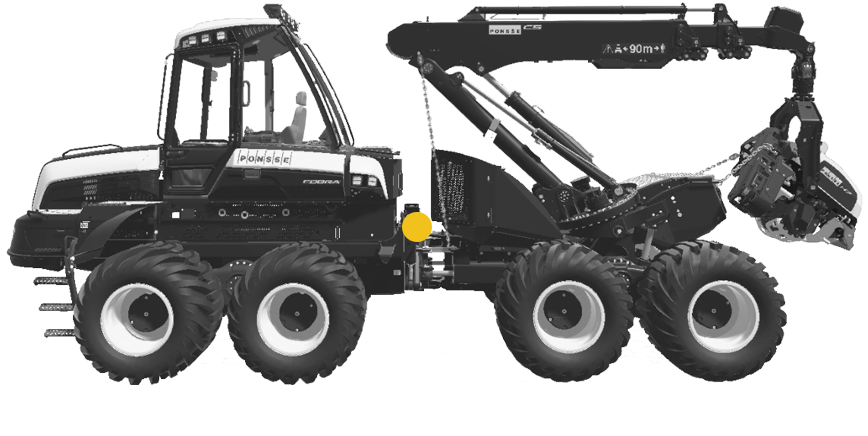

重心,滑动吊臂机臂

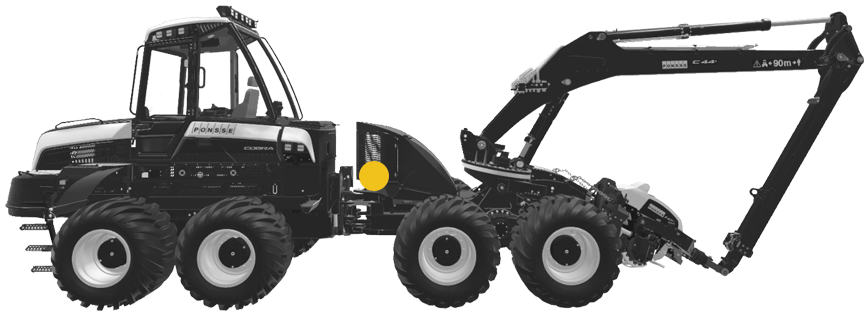

重心,平行机臂

2 发动机加热器(选配件)

当温度低于 -10 °C 时,建议在启动发动机前使用发动机加热器。视环境温度高低,可将加热器打开 3060 分钟。

  • 启动加热器:按下按钮 1,加热器将在几秒钟内启动。
  • 关闭加热器:再按一下按钮 1,加热器将在几秒钟内关闭。

启动发动机(请参阅下一章)并让发动机在加热器打开期间一直怠速运行,以便给电池充电。

重要提示:如果您的发动机加热器与图中所示不同,请联系 PONSSE 授权服务人员。
3 启动发动机之前的准备和启动发动机
警告:确保无人处在机械的危险区域之内。
重要提示:如果机械需要辅助启动电流,请见第 6.3 节。

注意:在液压油变暖之前,切勿使发动机转速超过 1,200 /分,否则可能会导致液压系统受损。

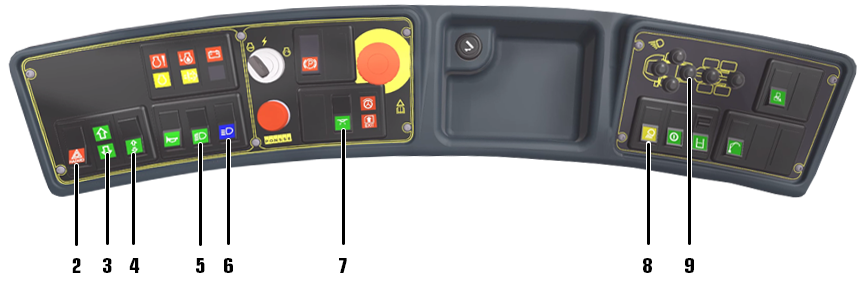

4 灯

2 应急灯

3 转向信号指示灯

4 转向信号

5 停车灯和车头灯

  • 0 = 关闭
  • 1 = 停车灯和开关背光
  • 2 = 停车灯和车头灯

6 /远光:近光/远光

7 驾驶室内部照明灯

  • 0 = 关闭
  • 1 = 内部照明灯,可通过门开关激活
  • 2 = 内部照明灯(始终打开)

8 工作灯开/

9 工作灯选择按钮

5 驾驶机械
危险:当座位转向机臂且机臂控制开关 (13) 打开时,机臂可以移动。除非您知道如何控制机臂,否则切勿移动控制手柄。请勿使用控制杆上的或开关面板上的开关,除非说明中另有指示。
重要提示:运输带有平行机臂的机器时,吊臂的末端必须升至离开地面。请首先参阅第 5.1 节。



5.1 通过驾驶来移动带有平行机臂的机器

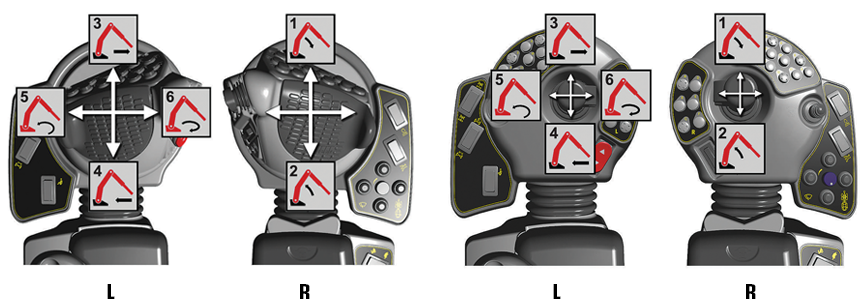

L 左侧控制杆

R 右侧控制杆

1 吊臂向下

2 吊臂向上



移动机械时,机臂的下列运动通常不需要操控:

3 伸出升降吊臂

4 收回升降吊臂

5 向左转动机臂

6 向右转动机臂

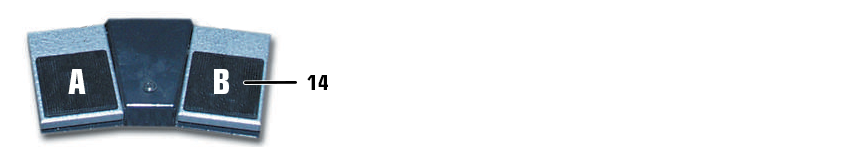

14 使用踏板倾斜机臂基座

  • A 向前
  • B 向后



1.使用 PONSSE 控制杆开动机械前,请取下控制杆的运输支架

2.打开机臂控制开关 (13)

3.提升吊臂,使机臂头高于地面大约一 (1) 米。

4.请见“驾驶机械”一节。

5.驾驶时,注意使机臂与机械中心线保持对齐。否则采伐机头锯片箱会碰到轮胎,并导致轮胎和采伐机头同时损坏。

6.关闭机臂控制开关 (13)

6 停止发动机

6.1 发动机正常停止



6.2 发动机紧急停止

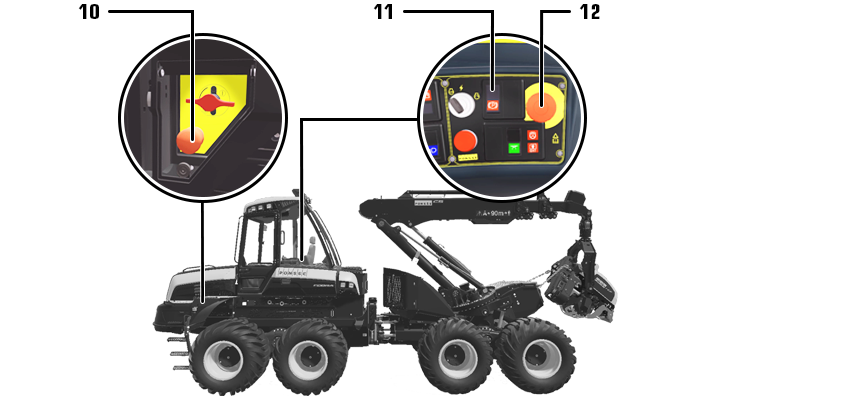

将紧急停车按钮 (10/12) 一直按到底,发动机就会停止。停车制动器会自动激活(停车制动器开关(11) 仍处于 OFF [] 位置),台阶会放下。液压系统将停止工作。电源和电子功能将保持活动状态。

当紧急停车按钮被按下之后,发动机将无法启动。顺时针旋转此按钮可将其释放。

在重新启动发动机之前,请将停车制动器开关换到“ON(打开)”位置。



6.3 发动机的辅助启动

注意:如果需要辅助电流,请小心电池短路和火花。爆炸危险!
注意:当机械装有灭火系统时,请注意如果任一电池电缆未接好或灭火系统保险丝被卸下,灭火系统将不工作。
重要提示:如果不确定应如何操作,请联系知道如何进行辅助启动的人员,或联系 PONSSE 授权服务人员。
